設備紹介

主な設備



三次元測定器<Crysta-ApexC574>

X505 × Y705 x Z405

一定の温度管理の下
プレス、ダイカスト、インジェクション精密鍛造などの金型・成型製品、それらを機械加工したもの、
NC加工機による試作品、その他機械加工部品を受け入れ検査・中間検査・最終検査後出荷し
ています。














<スキャニング機能>
 カム等の形状品を測定する場合でもスキャニング機能があれば
 細かい点郡データで スキャンをし、より精密な形状を測定する
 事が可能。
<スタイラスの充実>
 多種多様のワークを測定できるよう、様々なスタイラスを取り揃
 えています。

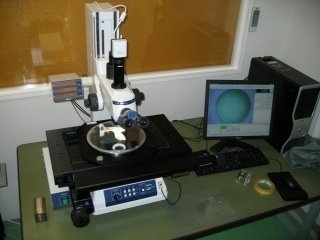

測定顕微鏡<MF134020C>






複合加工機<MULTUS-B300Ⅱ><MULTUS-B400>

<MULTUS-B300Ⅱ> 旋削+マシニング φ400 x 700L



<MULTUS-B400> 旋削+マシニング φ500 x 1400L    ※右記動画にて動作をご確認下さい



【加工例】

斜面加工(ミーリング、タップ)

スピンドル(B軸)の旋回による斜め方向のマシニング加工
チャック(C軸)の旋回によるインデックス加工
B軸 0~180度(0.001度単位)
C軸 0~360度(0.001度単位)


スリット加工(メタルソー)

メタルソーによるスリット加工
使用メタルソー φ100~φ120
ホルダー径 φ40
加工範囲 スリット深さ 25~30mm/スリット長 加工条件による


鏡面塑性加工(内径用鏡面仕上工具)

塑性加工による鏡面仕上げ
Rz0.1~0.8μm(加工条件による)
加工範囲 内径 φ36~/深さ 100mm程度
加工条件により 外形、端面も可能
材質 アルミ、軽合金、炭素鋼、ステンレス




複合自動NC旋盤(BNJ-51SY2)

2スピンドル2タレットY軸スライド
ショートバーフィーダー付 最大加工径φ50×100L




CNC旋盤<LB3000EX>&<LB300-M>




NC旋盤<C3>


φ240 x 450L



長尺汎用旋盤<LS>大隈製

最大加工長 φ300 × 1800L




5軸制御立形マシニングセンタ<MU-500VA>

5軸制御による、あらゆる方向からの複雑形状の加工が可能です。

・XYZストローク量
   1250 × 660 × 540 mm
・最大ワーク寸法 φ730 × 500mm
・最大積載質量 500kg
・φ500mmの高速旋回テーブル
   C軸 0~360度(0.001度単位)
・高速旋回ベース
   A軸 +20~-110度(0.001度単位)






☆SolidWorksとHyperMillによる統合環境によって作成した3DモデルをそのままNCデータに変換できるので信頼性・作業効率をアップしました。(MULTUS・MILLACにも対応!!!)




横中ぐり盤(BTD-200QH)

製缶物や鋳物フレームなど大物ワークを加工でき、安定したテーブル割り出しにより高精度な多面加工が出来ます。

  ・移動量
    X軸移動量(テーブル前後)    1500
    Y軸移動量(主軸頭上下)     1200
    Z軸移動量(テーブル左右)     700
    W軸移動量(クイルの繰り出し)   400
  ・テーブルの最小割り出し角度  0.0001度
  ・テーブルの作業面のサイズ   1000×1200
  ・テーブルの最大積載量     4t




マシニングセンター<MILLAC-852V>

マシニング X2050 x Y850 x Z750




マシニングセンター<MB-46VAE>


X762 x Y460 x Z460



マシニングセンター<MILLAC-415V>


X560 x Y410 x Z410

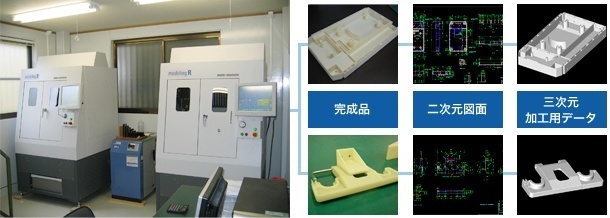

3Dモデリング加工機<MDX-500R>

X500 × Y350 x Z250




NCフライス<FMR-30>


X760 x Y250



CNC汎用円筒研削盤<GP4P-II>

φ300 x 450L




平面研磨盤<PSG 63EN>

X600 x Y300




平面研磨盤<KURODA>




レーザー加工機<Quattro>

パイプインデックス付(MAX180)
1250 x 1250 x 6t




NCタレットパンチプレス<AE255NT>

1270 x 1270 (2500)




ベンディングマシン<HD-5020NT>

長さ 2070mm




NC付30トンプレス<SPH-30>




シャーリング<SHS-6>


1250×6t



ワイヤー放電加工機<HS-70A>

X410 x Y260 x Z170




キーシーター<TK-250NS>






事務所 設備

2次元CAD(AutoCAD) 12台
3次元CAD(SOLID WORKS) 3台
3次元CAM(HYPER MIlL) 1台
3次元CAM(CRAFT MIlL) 1台


工場設備

複合加工機(MULTUS B300Ⅱ) 1台
    旋削+マシニング       φ400 × 700L
複合加工機(MULTUS B400) 1台
    旋削+マシニング       φ500 × 1400L
マシニングセンター(5軸制御立形) 1台
    MU-500VA            φ730 × 500mm
マシニングセンター(横形) 1台
    BTD-200QHB         X 1500 × Y1200 × Z700
マシニングセンター(立形) 3台
    MB-46VAE           X 762 × Y460 × Z460
    MILLAC-852V         X2050 × Y850 × Z750
    MILLAC-415V         X 560 × Y410 × Z410
CNC汎用円筒研削盤(GP4P-Ⅱ) 1台
                      φ300 × 450L
複合自動NC旋盤(BNJ-51SY2) 1台
    2スピンドル2タレットY軸スライド ショートバーフィーダー付
    最大加工径           φ 50 × 100L
レーザー加工機(Quattro) 1台
    パイプインデックス付 (MAX180)
                      1250 × 1250 × 6t
NC旋盤
    C3                φ240 × 450L 1台
    LB3000 EX (ミーリング機能 Y軸付)  φ300 × 500L  2台
    LB300-M (ミーリング付)  φ240 × 500L  1台
長尺汎用旋盤<LS> 大隈製 1台
    最大加工長          φ300 × 1800L
平面研磨盤(PSG63EN) 1台
                      X600 × Y300
ワイヤー放電加工機(HS-70A) 1台
                      X410 × Y260 × Z170
3Dモデリングマシン(MDX-5000R) 2台
                      X500 × Y350 × Z250
3Dモデリングマシン(MDX-650A) 1台
                      X650 × Y450 × Z155
NCフライス 2台
    FMR-30            X760 × Y250
    MSA40             X600 × Y400
30tセットプレス(アマダ) 2台
シャーリング(SHS-6)         1250 × 6t 1台
自動切断機(TB4-262JN) 1台
キーシーター(TK-250NS) 1台
平面研磨盤(KURODA) 1台
汎用旋盤(LE-19K) 1台
ラジアルボール盤 1台
大ボール盤 1台
ボール盤 6台
10tプレス機 1台
アルゴン溶接機 1台
半自動溶接機 1台
ガス溶接機 1台
プラズマ切断機 1台
スロッター 1台
コンター 1台
バンドソー 1台
ロール曲げ機 1台
1tクレーン 4台
2t移動ホイスト 2台


計測・測定器

三次元測定器(Crysta-ApexC574 ミツトヨ) 1台
測定顕微鏡(MF134020C ミツトヨ) 1台
表面粗さ測定器(SJ-210 ミツトヨ) 1台
振動計(リオン) 1台
フィールダバランサー(リオン) 1台
騒音計(リオン) 2台
ストロボ(菅原) 1台
圧力計(コパル、三王) 2台
デジタルタコメータ(シンポ) 2台
デジタル温度計(AND、タスコ、カスタム) 3台
張力計(シンポ) 2台
スコープ水準器 1台
クランプテスター/テスター 5台
マルチメーター 2台
アース測定器(日置) 1台
風速計 1台
ポータブルステーション(横河) 1台
パワーメーター(横河) 1台
ロガー(グラフテック) 1台
オシロスコープ(岩通) 1台
酸素濃度計(MAXTEC) 1台
ホールテスター(ミツトヨ)  φ6~φ175 多数
マイクロメーター  0~φ175 多数
ノギス 多数
